電力系統是一個大的、高度協調的動態系統，在日常運行中經常會遇到各種形式的擾動，各種類型的故障是很難避免的，特別是輸電線路的故障。為了保證電力系統的安全穩定運行，提高供電的連續性和可靠性，繼電保護和故障診斷系統生成的需求，從而實現的實時監控電力系統的狀態信息，網絡故障的快速定位和類型識別，以及方便的現場維護和事故后的快速恢復。近年來，微機繼電保護在電力系統中廣泛應用，往往包含狀態監測功能?；谥R(shí)的智能故障診斷是目前的主要研究方向，這類方法的應用研究也是最引人注目的。

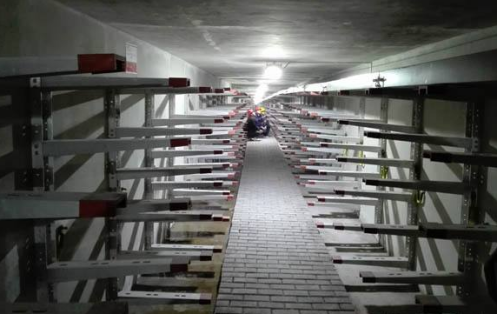

　?。ㄖ貞c解放碑環形電力隧道）

　　如何將復雜的電力系統故障診斷算法與大學實驗室的設備相結合，構建仿真電力系統實驗平臺來驗證各種故障診斷算法，是本文試圖解決的問題。

　　為了給電網故障診斷理論的研究提供實驗室條件，設計了一套實驗室規模的電網故障診斷系統。首先通過控制故障點的切換來模擬實際電網的故障模式，然后通過微機保護來控制故障范圍，最后通過故障診斷算法根據相關電氣參數和保護動作信息來識別故障成分。本系統的特點是工業計算機構成了主要的控制部分，對各種信息完成識別，形成各種控制指令;開發了基于DSP的數據采集卡，用于信號處理和控制指令執行。DSP與ipc之間的通信控制是通過PCI接口電路實現的。實驗結果表明，所設計的故障診斷系統完全滿足提出的功能要求，可以為電網故障診斷理論的研究提供實驗條件。

　　本系統采用工控機ipc代替MCU、DSP等微處理器作為處理核心的控制模塊，由于ipc具有更高的處理能力，更好的編程環境，更好的顯示系統，作為診斷系統的一部分，更具有實用價值。同時，ipc可以攜帶更大的ROM或閃存(FLASH)，隨機存取存儲器(RAM)，可以在未來開發出更完整的功能。

　?。娔芟到y(tǒng)）

　　整個系統采用東田IPC-610L作為系統主機。

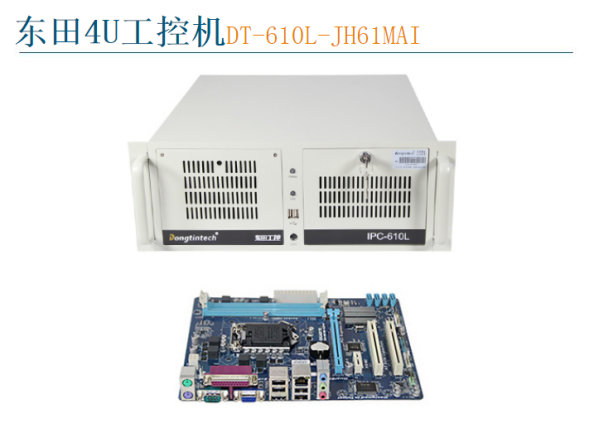

　　東田4U工控機DT-610L-JH61MAI

　?。|田4U工控機DT-610L-JH61MAI）

　　東田4U工控機，主要采用ATX工業模板結構，它支持1個VGA和1個DVI-D顯示輸出接口。工控主板自帶8個USB2.0接口，數據傳輸速度可達到480MB/s，傳輸速度上有了質的提升，可連接數碼相機、掃描儀、圖像設備、鍵盤鼠標等多臺外部設備。6個COM接口（1個RS232/422/485，13個RS232），可支持多種串口外設設備。主板采用IntelH61芯片組，支持2代3代I3/I5/I7處理器，主板提供5個PCI插槽、1個PCI-E*16插槽、1個PCI-E*1插槽、1個Mini-PCle插槽，可安裝獨立顯卡，借助英特爾睿頻加速技術，可以根據客戶在計算機上執行的任務自動提高處理器速度。

　　本文根據實際電力系統網絡結構，設計了實驗室規模的模擬環形電網，并在此基礎上設計了故障模塊、微機保護和故障診斷。

　　通過計算機過程控制系統的應用，設備的利用效率已得到改進，工序質量已得到改進，這個人已經從沉重的和枯燥的體力勞動中解放出來，不容易受到人類的情感和技術水平的影響，進行生產操作穩定，實現標準化生產重復性。更重要的是，它能滿足軋制技術的高精度要求，并能提供質量好、性能穩定、價格合理的產品，為企業的生存和發展提供更多的空間。

　　東田工控是嵌入式計算平臺的制造商。公司設計、制造及銷售強固型無風扇工控機、轉換型嵌入式系統、工業平板工控機和工業觸摸顯示器給世界各地的客戶。憑借其優質的產品和應用需求為導向的功能，東田工控在不同產業中實現新型技術與應用，包括工廠自動化、機械自動化、機器視覺、車載計算、智能交通和監控系統。
