一、工控機板卡

　　工控機板卡指的就是除主板以外的其它板子，一般指顯卡、視頻采集卡、運動控制卡、電視卡、MODEM卡。老式主板沒有集成現在這么多的功能，以前板卡還指網卡、聲卡等等。當然，也包括其它功能的擴展卡、轉換卡。工控機板卡也可以理解為I/O設備，用來采集數據。比如在工控機上，板卡采集數據傳給cpu，cpu經過處理后通過板卡將數據發出去。

　　二、板卡常見的幾種安裝方式

　　工控機板卡一般是插在工控機主板的pci槽或者pci-e槽上的，當然更早時期的工控機板卡是插在ISA槽上的。

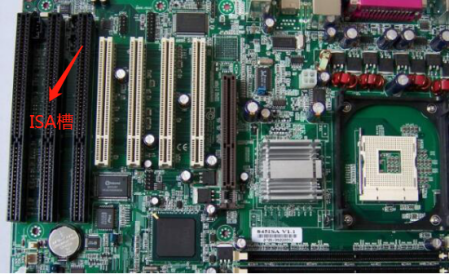

　?。üた刂靼迳系腎SA槽位置）

　　ISA插槽指的是基于ISA總線的擴展插槽，顏色通常是黑色，它比PCI接口插槽要長些，處在工控機主板的最下端。是16位插槽，最大的傳輸率8MB/sec，可以外接顯卡，聲卡，網卡和一些所謂的多功能接口卡。但是現在ISA插槽已經很少了，主流用的就是pci槽。

　　PCI插槽指的是基于PCI局部總線的擴展插槽。它的顏色一般是乳白色，在主板上AGP插槽的下方，ISA插槽的上方?？刹褰觾?nèi)置Modem、內置ADSLModem、IEEE1394卡、IDE接口卡、RAID卡、視頻采集卡等等的擴展卡。

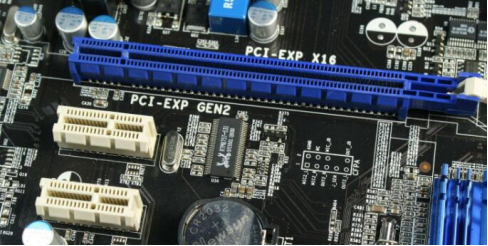

　?。üた刂靼迳系腜CI-E插槽位置）

　　而PCI-Express是一種高速串行計算機擴展總線標準，這是由英特爾公司在2000年提出的，目的是為了替代舊的PCI，PCI-X和AGP總線標準。它的主要特點就是數據傳輸速率高，還有相當大的發展?jié)摿Γ軌驖M足將來一段時間內出現的低速設備和高速設備的需求。

　　工控機主板上還有一種插槽MINIPCI-E。它是基于PCI-E總線的接口，主要用在筆記本和一些數碼設備。它采用的是目前業內流行的點對點串行連接，這個產品廣泛用筆記本電腦主板,如E-PC、Netbook及無線網卡，固態硬盤等設備。

　　三、工控機擴展板卡

　　1）PCI擴展語音卡

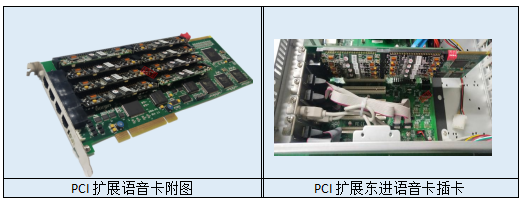

　　PCI擴展語音卡附圖PCI擴展東進語音卡插卡

　　以上是工控機通過PCI擴展槽擴展東進語音卡示意圖。

　　2）PCI擴展網口卡

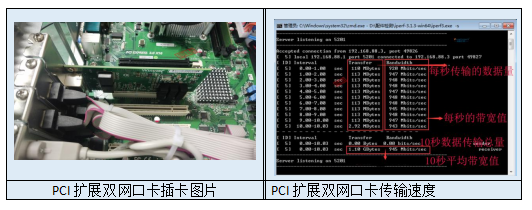

　　PCI擴展雙網口卡插卡圖片PCI擴展雙網口卡傳輸速度

　　以上是工控機通過PCI擴展槽擴展雙網口示意圖及性能測試圖。

　　3）PCIE擴展網口卡

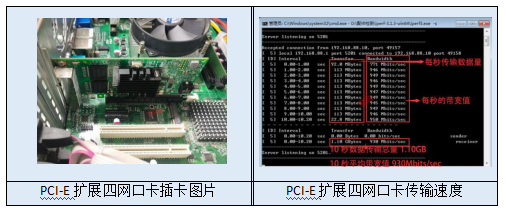

　　PCI-E擴展四網口卡插卡圖片PCI-E擴展四網口卡傳輸速度

　　以上是工控機通過PCI-E擴展槽擴展四網口卡示意圖及性能測試圖。

　　4）PCI-E擴展顯卡

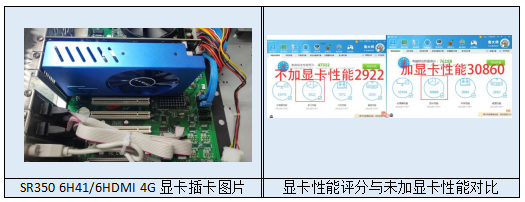

　　SR3506H41/6HDMI4G顯卡插卡圖片顯卡性能評分與未加顯卡性能對比

　　以上是工控機通過PCI-E擴展槽擴展顯卡示意圖及性能測試對比圖。

　　以上就是工控機板卡機擴展后性能對比的小知識點，希望對您有所幫助。
